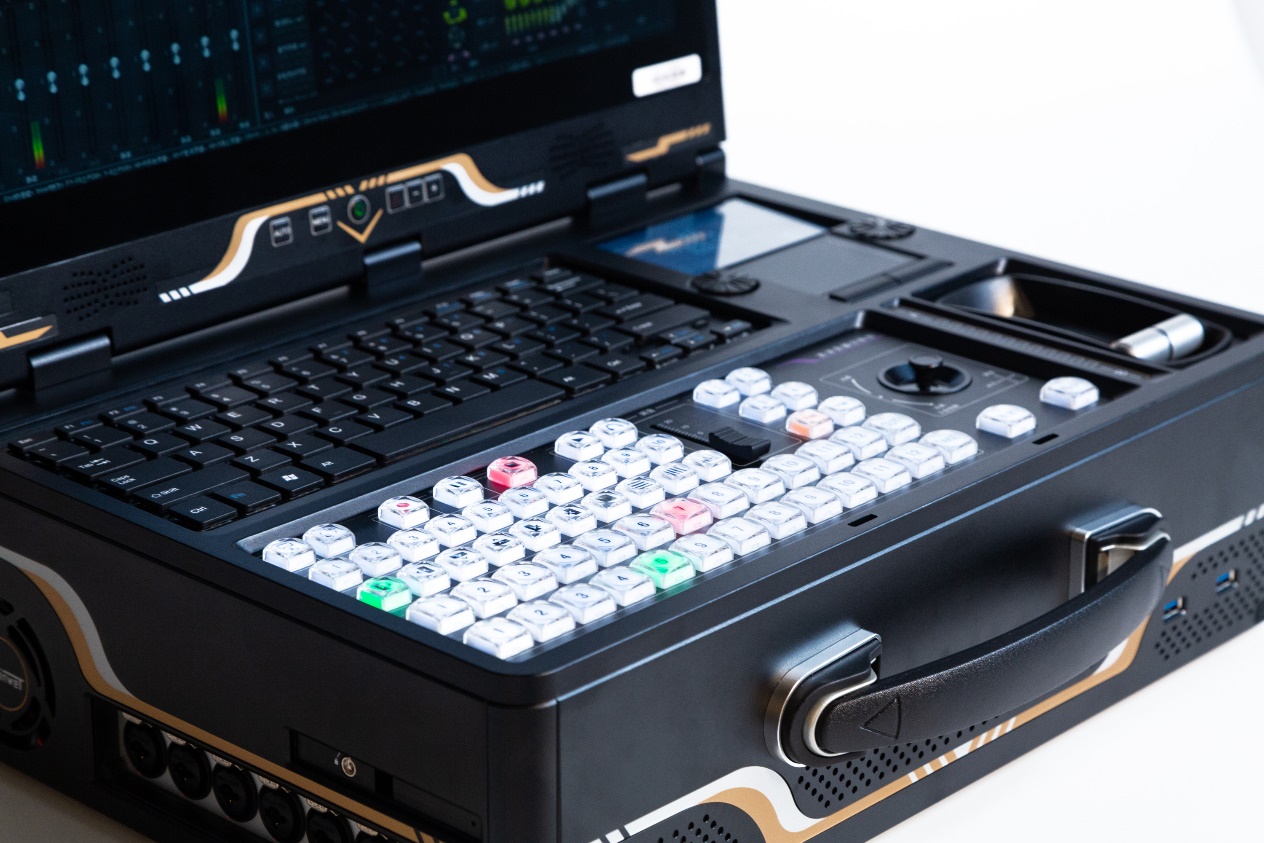

Pro4真三維在線虛拟演播室系統

　　PRO4真三維在線虛拟演播室特點：

（1）多通道設計，支持1-12攝像機位，支持通道完整紀錄。
（2）高标清兼容，廣播級技術指标。
（3）虛拟電視大屏：虛拟背景中可以任意布置虛拟的電視大屏幕，用于播放外接入視頻信号、VGA信号以及本地視頻文件、動畫文件、圖形文件、PPT文件等，虛拟大屏可以切換至全屏。可手拍操作鍵盤快捷鍵順序播放插入虛拟大屏的視頻等文件；
（4）無軌跟蹤技術：無需操作攝像機，通過軟件模拟實現攝像機的推拉搖移拍攝動作，虛拟背景也跟随對應變化，可通過鍵盤快捷鍵操作虛拟攝像機。

（5）無限藍箱技術：當攝像機拍攝超出藍箱範圍時，無限藍箱技術能夠将被拍攝到的藍箱以外的物體用三維背景遮擋住，不會造成節目畫面穿幫。
（6）在無軌跟蹤狀态下，可實虛實物體倒影、陰影、鏡像等特技效果。
（7）支持視頻/音頻文件、幻燈片、圖形圖片、流媒體、桌面程序、标題、網⻚導入，支持HTML5協議⻚面圖像/聲音，支持IP訪問，支持RTSP、SRT、NDI拉流
（8）預警功能：實時監控GPU、CPU、内存等使用情況
（9）支持視頻、音頻、圖形圖片等實時監視、特效切換、硬切換，雲台控制，直播/錄制，字幕疊加、特技特效等
（10）切換轉場：支持直切、淡入淡出、變焦、擦除、幻燈片、⻜入等多個預設轉場效果，同時支持2種自定義轉場特效。
（11）圖層疊加：可自定義創建複雜的圖層/字幕，内置多種标題模版，可制作實時字幕/比分，支持從Adobe Photoshop PSD導入圖層。
（12）視頻錄制：支持PGM最終畫面錄制，格式支持AVI、WMV、MP4等多種格式。
（13）視頻拉流：支持SRT、NDI、RTSP等多種拉流形式，支持斷流自動重連。

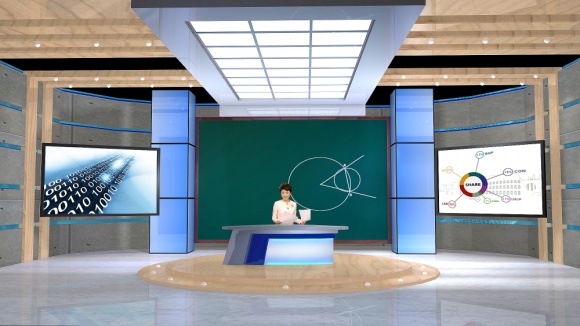

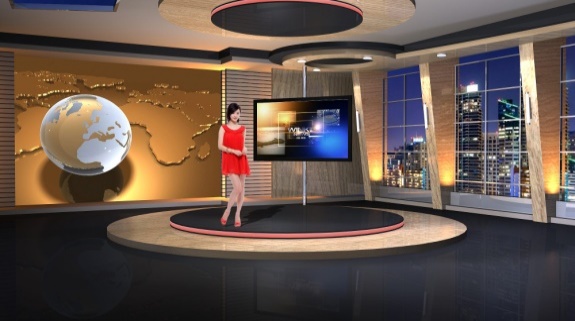

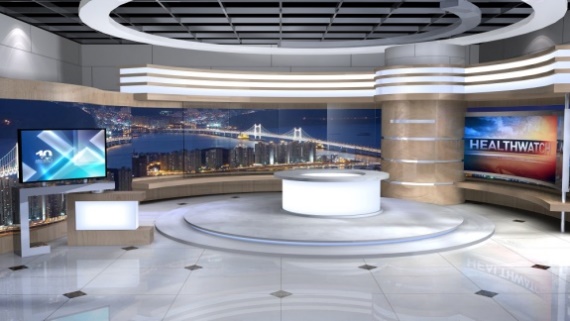

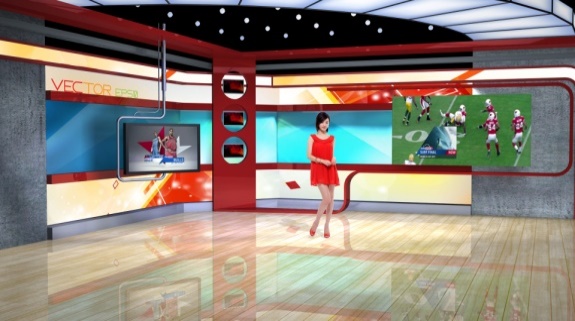

（14）虛拟集：可編輯的4個内置全運動虛拟相機預設位置，支持高質量色鍵摳像，支持藍箱綠箱摳像，支持自建虛拟集場景。
（15）支持畫中畫功能。

（16）支持多通道錄制功能。
（17）支持延遲播出，最大120秒延時播出功能。

（18）支持建立豎屏工程，進行豎屏直播。

（19）支持對通道素材分辨率、幀率、像素格式、圖像對比度、色調、亮度、飽和度進行獨立調整。
（20）支持通道疊加。

（21）支持手機遠程控制主機字幕、導播等功能。

（22）支持手機TALLY燈功能。

（23）支持全制式全分辨率，HD1080P60/50/25、1080I60/50、720P60/50。

PRO4真三維在線虛拟演播室系統工作原理

　　PRO4真三維在線虛拟演播室系統的構成可以大緻分爲如下幾大模塊：

（1）切換器：完成攝像機前景信号的切換工作，受控于PRO4真三維在線圖形工作站串口信号；

（2）同步信号分配器：完成外來同步型号的分配，分别将同步信号分配給PRO4真三維在線圖形工作站、切換器以及預留給用戶攝像機的三個同步信号輸出口；

（3）視頻輸入模塊：将兩路色鍵輸出的視頻信号進行10bit廣播級數位采集輸入處理；

（4）色鍵1、2：運用領先的色鍵摳像算法，将兩路前景數據流進行實時的摳像處理并産生相應前景畫面的鍵和填充數據信息；

（5）傳感信息采集處理模塊：采用機械光電傳感跟蹤方式，采集攝像機平搖、俯仰、鏡頭推拉六個方位的動作信息；

（6）活動視頻采集模塊：實時采集輸入的活動視頻信号，并作10bit廣播級數位處理，以用于建立虛拟場景視頻窗口；

（7）活動機位背景渲染及前背景疊加模塊：采用先進的計算機圖形運動跟蹤算法，根據預設的虛拟攝像機軌迹關鍵幀，實時渲染生成動态虛拟背景和動态鍵屏蔽信息，并與前景鍵和填充數據信息進行合成處理，實現前景摳像人物與虛拟場景具備合理空間透視關系的完美結合；虛拟攝像機鏡頭進行廣域航拍的全運動過程中，真實攝像機拍攝的前景人物實現同步聯動、精準定位和合理的屏蔽關系，真實與虛空間結合得天衣無縫。此外，該模塊還需要控制攝像機切換模塊，當虛拟背景進行不同視角背景切換的時候，同時發出控制信号給攝像機切換模塊，切換至相應視角的前景攝像機。

（8）廣角機位背景渲染及前背景疊加模塊：根據傳感信息采集模塊送來的真實攝像機動作參數，将廣角虛拟背景實時渲染生成與真實攝像機動作一緻的虛拟場景和屏蔽關系，并完成各個機位的各種三維和二維對象、符合不同機位透視關系渲染工作，最後與前景鍵和填充數據信息進行前背景的合成處理。此外，該模塊也還需要控制攝像機切換模塊，當虛拟背景進行不同視角背景切換的時候，同時發出控制信号給攝像機切換模塊，切換至相應視角的前景攝像機。

（9）DVE特技切換及字幕疊加模塊：對兩路合成信号進行DVE特技切換處理，并在最終輸出信号上疊加字幕圖文。

（10）音頻采集延時模塊：對演播室現場音頻實時采集并作相應延時處理輸出，以保證虛拟演播室視音頻信号音畫同步，無需配備外置音頻延時器。

　　現以PRO4真三維在線虛拟演播室系統單渲染引擎、四機位、雙通道、多大屏（一路外接視頻、兩路本地視頻）系統爲例，對其如下所示系統結構圖進行說明。

創新色鍵技術 精美摳像效果

　　采用事先對前景信号進行色鍵摳像處理，然後産生前景鍵和填充信息，由背景渲染模塊實現合成輸出的構架，是實現無搖臂導軌、進行大範圍航拍效果的技術基礎。同時，精美的前景物體摳像效果完全達到廣播級的視頻質量，真實物體的邊緣處理更爲細膩，與虛拟背景之間的配合更加真實自然，合成圖像質量比傳統色鍵器更勝一籌，可确保水、玻璃杯、煙霧、陰影等半透明物體的色鍵摳像，獲得真實的場景叠加效果。

産品定位及應用場景

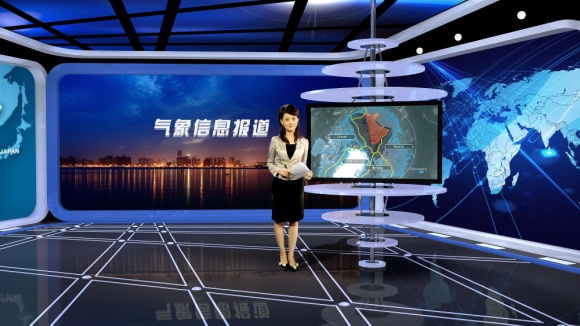

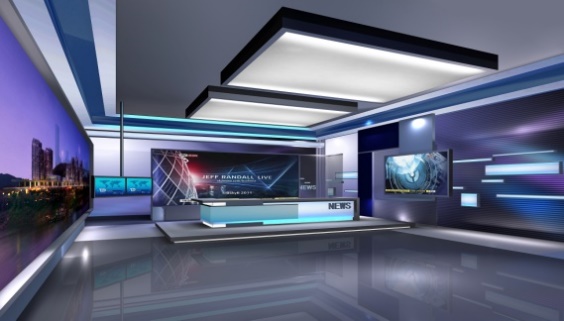

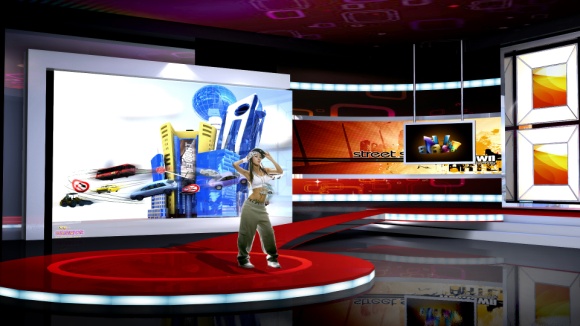

　　電視台新聞、财經、體育、娛樂、天氣預報及訪談類節目等

　　學校遠程教學系統的虛拟教室制作

　　工礦企業等用戶宣傳片的制作
